Extrator de Trocador de Calor Tipo E Durável e que Economiza Tempo

Costumização:	Disponível
Serviço pós-venda:	vida útil longa
Garantia:	12 meses

Visão Geral - Informação Básica

N ° de Modelo	WD-E
Personalizado	Personalizado
Atuação	Transmissão do motor elétrico
Marca	Winner
Certificação	CE
Estilo	Tipo de aço

Pacote de Transporte	Palete
Especificação	40 g
Marca Registrada	Winner
Origem	China
Código HS	8428909090
Capacidade de Produção	500 conjuntos por ano

Descrição do Produto

Extrator de Trocador de Calor Tipo E Durável e que Economiza Tempo

Extractor do conjunto de tubos da série WED-E

Durante o projeto do extrator de pacote da série WD-e, o ambiente de trabalho severo no local foi totalmente considerado. A maioria dos componentes elétricos, fios, componentes e tubulações do sistema hidráulico foram estrategicamente escondidos dentro das tubulações de aço de formato especial das peças estruturais. Essa engenharia reduz significativamente a taxa de avaria e de danos da unidade.

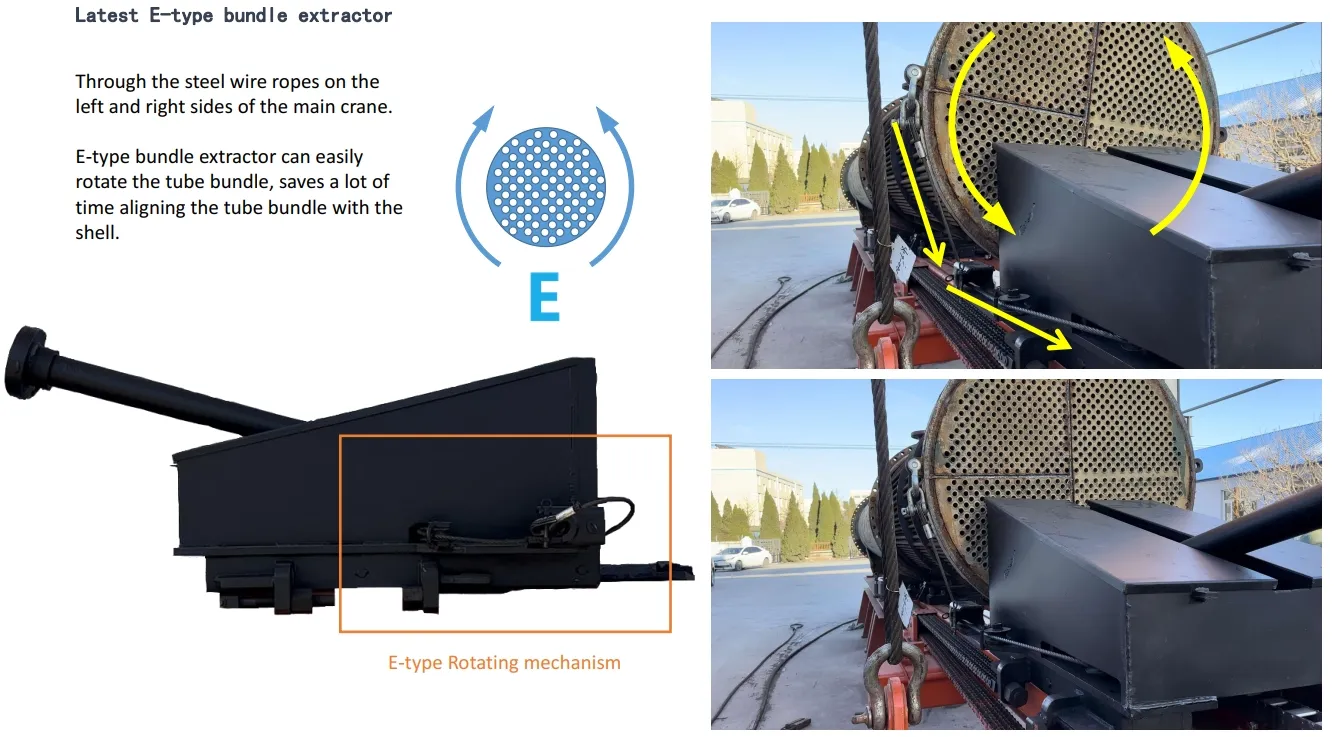

O acionamento por botão manual e o controle remoto sem fios oferecem uma operação extremamente flexível, eficiente, segura e fiável. Através dos cabos de aço nos lados esquerdo e direito da grua principal, o extrator de feixe tipo WED-e pode girar e posicionar o conjunto de tubos com total facilidade, otimizando o tempo de alinhamento do feixe com o revestimento.

Especificação Técnica

Modelo	Comprimento de conjunto de tubos (mm)	Diâmetro do conjunto de tubos (mm)	Máx. Força (T)	Máx. Carga (T)	Peso (T)	Dimensão (C * L * A) (mm)	Potência (KW)
QUA-E100-6	6000	1000	15	20	3.6	9430X1240X1250	9
QUA-E110-6	6000	1100	15	20	3.7	9430X1300X1250	9
QUA-E120-6	6000	1200	20	20	3.9	9430X1400X1250	13.2
QUA-E140-6	6000	1400	30	30	4.4	9500X1600X1250	13.2
QUA-E140-9	9000	1400	35	35	6.4	12500X1600X1220	13.2
QUA-E160-6	6000	1600	40	40	6.1	9550X1800	17.2
QUA-E160-9	9000	1600	45	45	7.1	12550X1800	17.2
QUA-E180-6	6000	1800	40	40	6.3	9550X2000X1300	17.2
QUA-E180-9	9000	1800	45	45	7.3	12550X2000X1300	17.2
QUA-E180-12	12000	1800	45	45	9.5	15600X2000X1400	18
QUA-E200-9	9000	2000	50	50	8.1	12600X200X1400	18
QUA-E200-12	12000	2000	55	55	10.1	15600X200X1400	18
QUA-E220-9	9000	2200	60	60	8.5	12600X2350X1400	18
QUA-E220-12	12000	2200	65	65	10.3	15600X2350X1500	21.5
QUA-E240-9	9000	2400	70	70	11.6	12600X2600X1560	21.5
QUA-E240-12	12000	2400	75	75	13.6	15600X2600X1560	21.5
QUA-E260-9	9000	2600	80	80	14.1	12600X2800X1800	22.5
QUA-E260-12	12000	2600	85	85	16.2	15600X2800X1800	22.5
QUA-E260-15	15000	2600	90	90	18	1850X2800X1785	22.5
QUA-E280-12	12000	2800	95	95	17.8	15700X2940X1800	22.5
QUA-E280-15	15000	2800	100	100	20.2	18600X3000X1770	22.5
QUA-E300-12	12000	3000	105	105	20.2	15600x3200x1450	22.5
QUA-E300-15	15000	3000	110	110	20.2	18600x3200x1450	22.5

Comodidades e Funcionalidades

✔ Tomada a cargo ajustável
✔ Equipado com carrinho hidráulico
✔ A placa suspensa pode ser levantada e baixada
✔ O conjunto de tubos pode ser controlado para rotação e ajuste
✔ Controle remoto com fios ou sem fios (painel de 18 pontos de controle)

Imagens Detalhadas

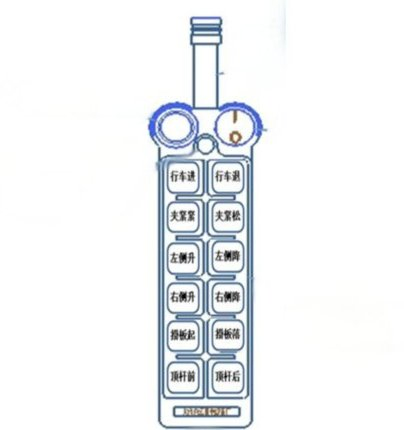

Telecomando sem fios

O design do texto do botão pode ser personalizado no seu idioma oficial (Inglês, Russo, Turco, etc.). Funciona com 4 pilhas de 1,5 V AA.

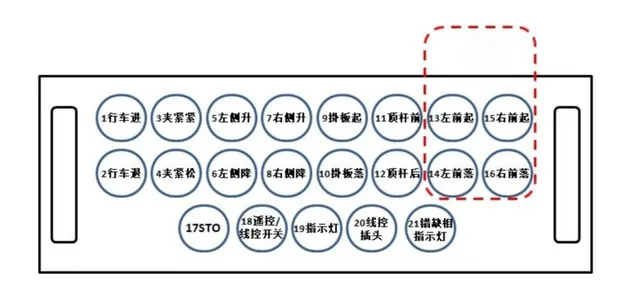

Painel de controlo da caixa de controlo eléctrica

Painel de Controlo da Caixa Eléctrica

O interruptor redondo é de paragem de emergência. O interruptor de báscula gerencia a conversão de frequência entre controle com e sem fios.

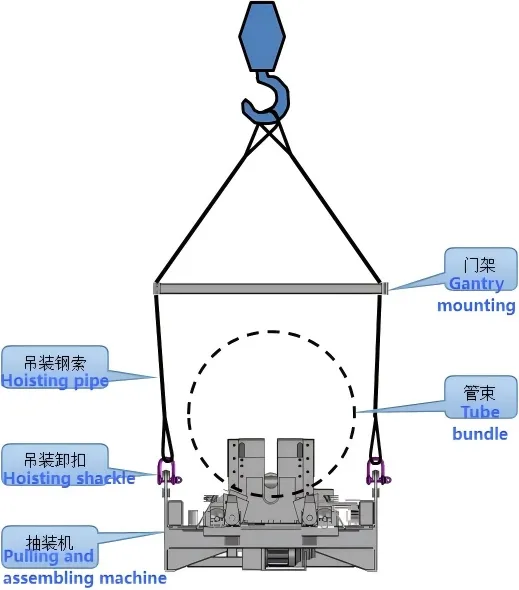

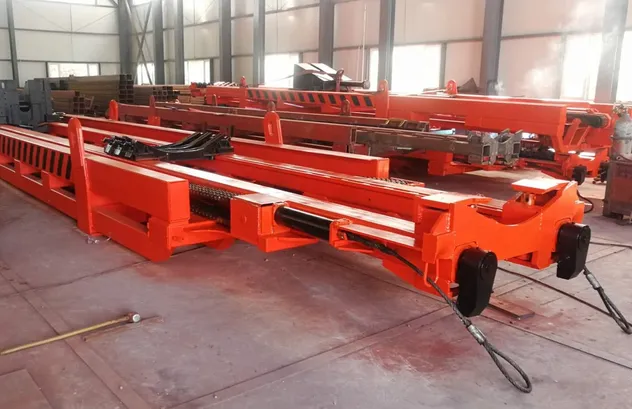

Estrutura de Elevação

Componentes estruturais robustos, incluindo: 1. Tubo de elevação, 2. Montagem do Gantry, 3. Manilha de elevação, 4. Conjunto de tubos.

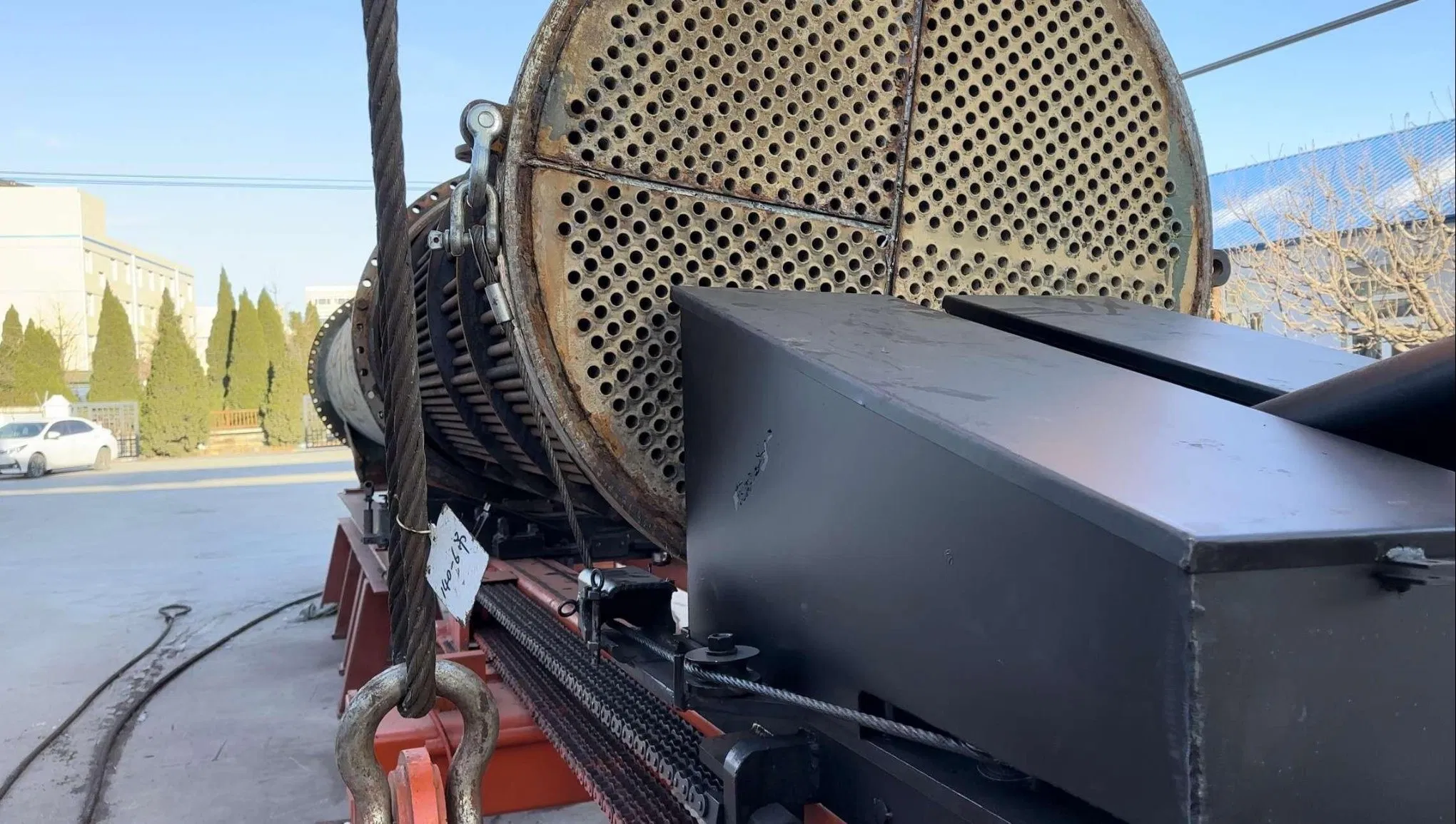

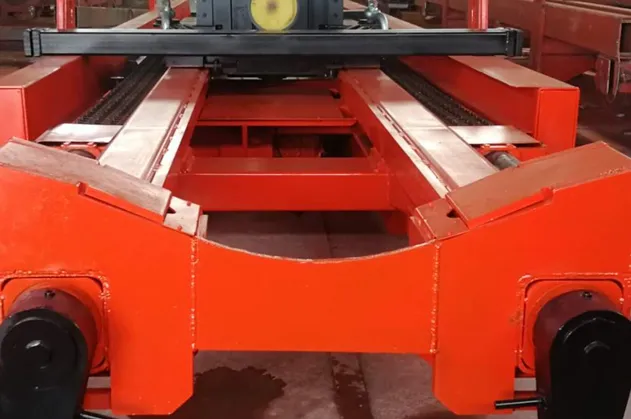

Processo de trabalho do extrator de feixes

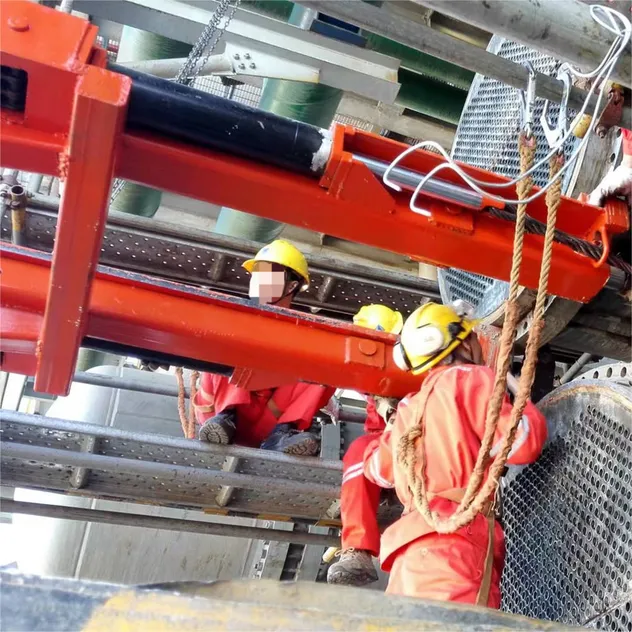

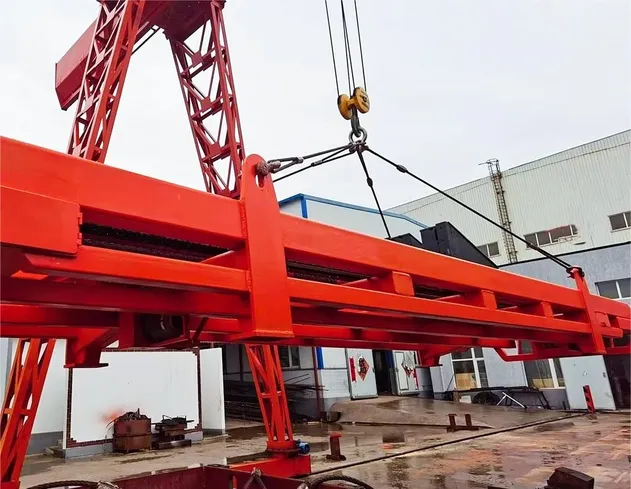

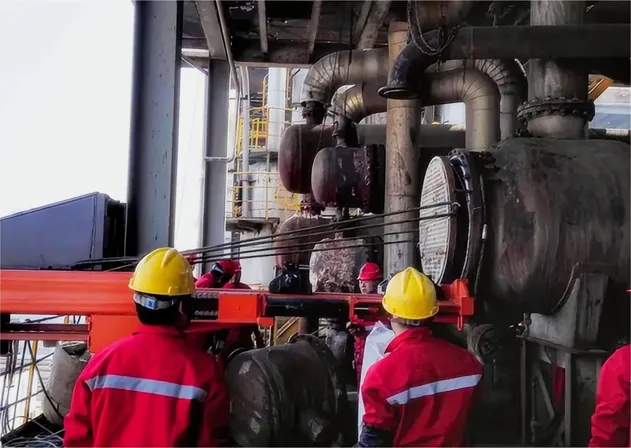

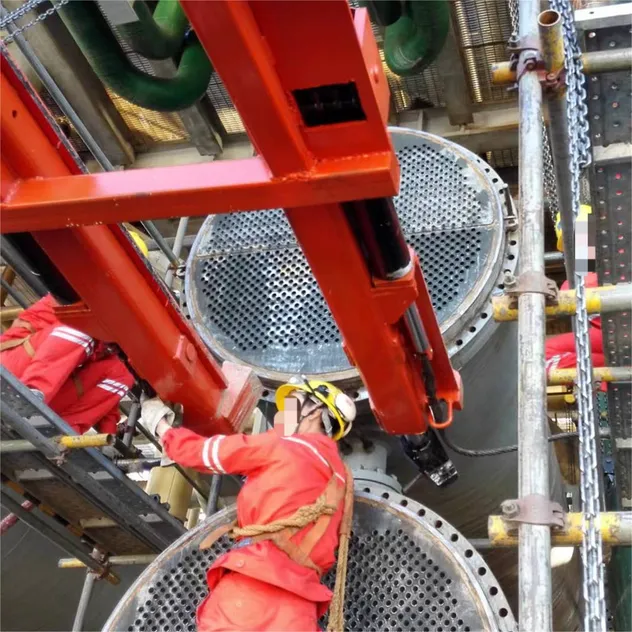

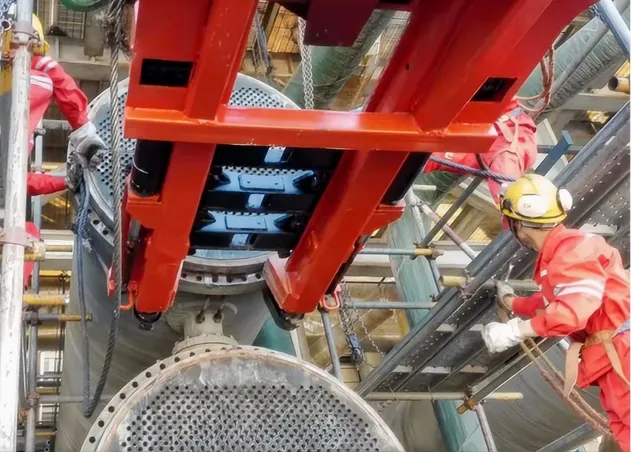

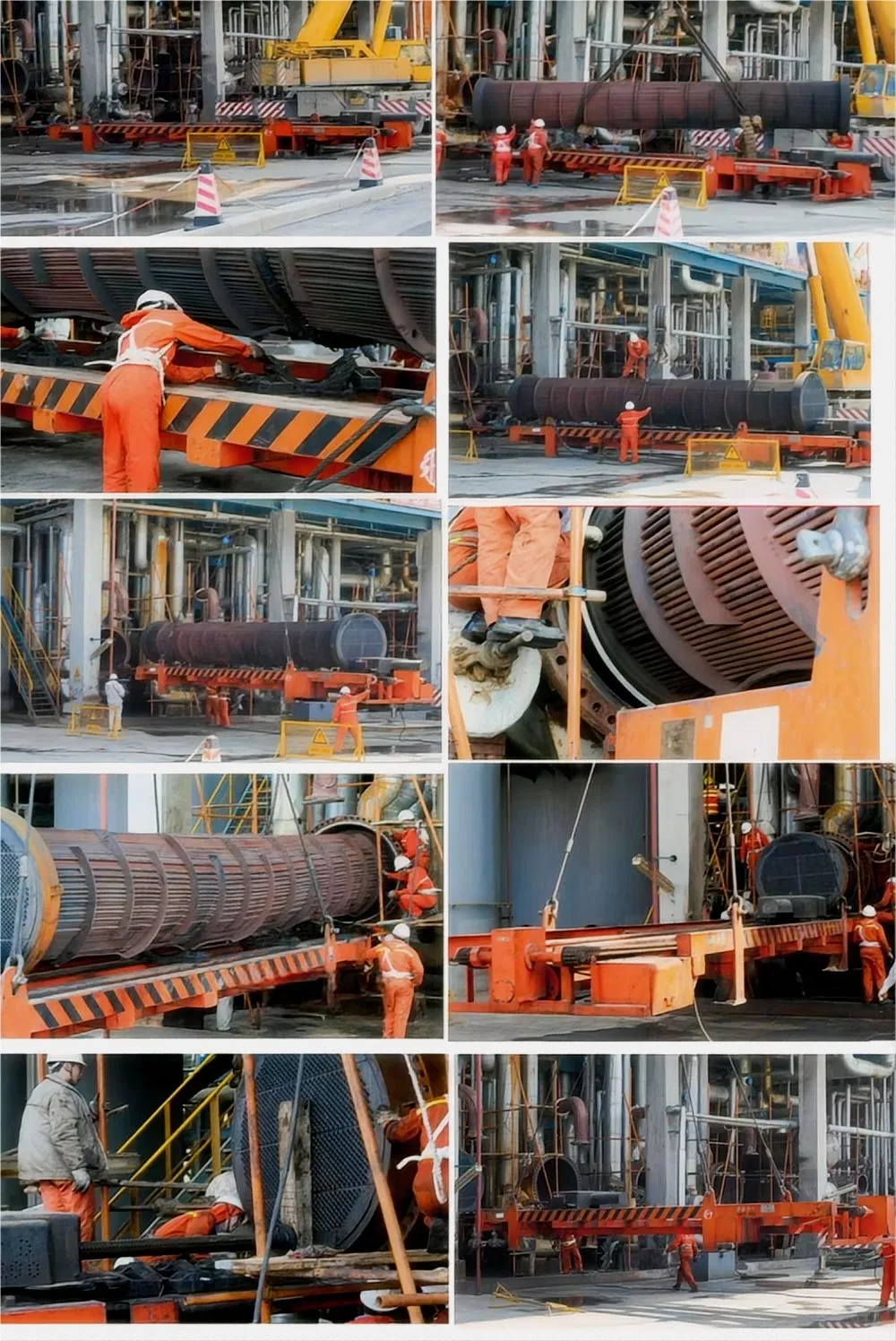

Cenários de Aplicação

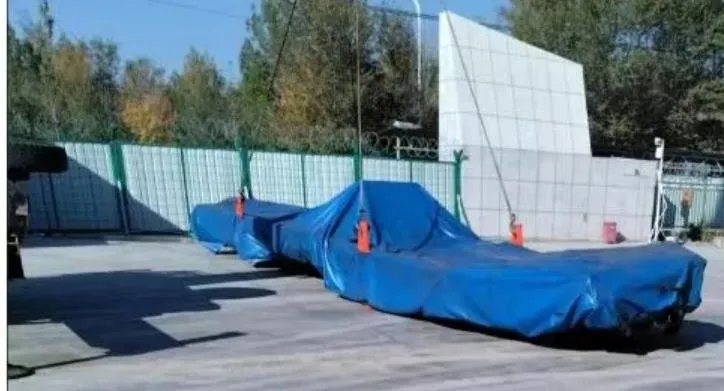

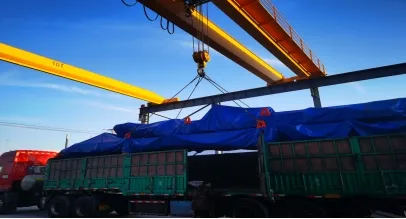

Embalagem e Envio

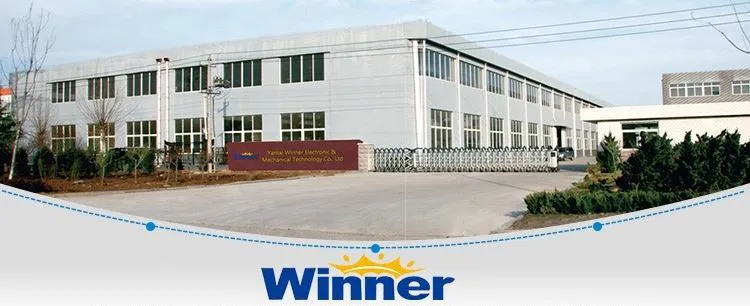

Perfil de Produção

Possuímos instalações completas de produção, inspeção e experimentação. Contamos com técnicos e engenheiros de vendas altamente qualificados para oferecer as melhores soluções de acordo com as necessidades específicas de cada projeto.

Os componentes principais do sistema hidráulico e vedações são de fabricação alemã. Equipamentos avançados de controle numérico de tecnologia japonesa e rigorosos processos de controle de qualidade garantem produtos finais profissionais de alta precisão.

As nossas ferramentas e extratores são amplamente aplicados em engenharia naval, petróleo, química, energia eólica, infraestrutura ferroviária, mineração, pontes e engenharia de construção. Trabalhamos diretamente com as principais transportadoras globais para assegurar a entrega dos equipamentos para clientes presentes em mais de 60 países ao redor do mundo.

Perguntas Frequentes (FAQ)

Como o extrator de feixes da série WED-E reduz falhas em ambientes severos?

A maioria dos componentes elétricos, fios, componentes hidráulicos e tubulações são instalados protegidos no interior da estrutura de aço, reduzindo avarias causadas por danos externos no local de trabalho.

Quais tipos de controle estão disponíveis para este equipamento?

O equipamento conta com painel de controle físico na caixa elétrica e um telecomando manual sem fios para controle remoto ágil e seguro.

Os componentes hidráulicos do extrator são importados?

Sim, os principais componentes hidráulicos e vedações utilizados na fabricação são importados da Alemanha, assegurando alta confiabilidade operacional.

Quais indústrias costumam utilizar o extrator de tubos WED-E?

São amplamente aplicados nas indústrias petroquímica, engenharia naval, energia eólica, mineração, ferrovias, infraestrutura de pontes e construção pesada.

Qual é a capacidade de carga máxima disponível?

As capacidades variam por modelo, partindo de cargas máximas de 20 toneladas até opções de alta capacidade projetadas para suportar até 110 toneladas.

Como é feita a exportação e envio internacional do produto?

Os produtos são fixados em paletes reforçados para transporte seguro e enviados por via aérea ou marítima através de transportadoras globais para mais de 60 países.
